UTMⅢ(C)(RC) - 嵌合型旋轉扭矩傳感器
產品型號：UTMⅢ(C)(RC)
產品品牌：UNIPLUS
產品簡介：
UTMⅢ新安裝方式！
為滿足固定使用的需求而新推出嵌入式！
●嵌入式安裝時以中心軸為基準。
●為減少振動想固定框體
●由于其它原因需要固定框體
UTMⅢ(C)(RC) - 嵌合型旋轉扭矩傳感器

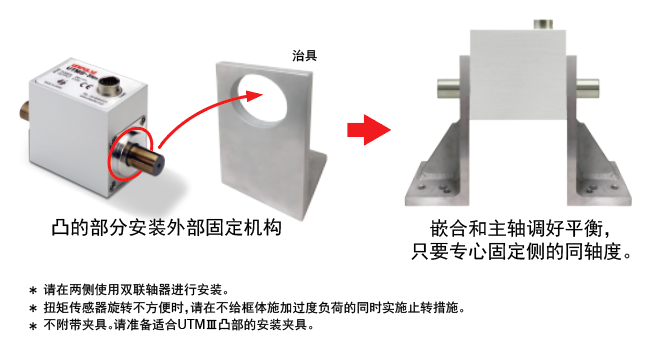

安裝示例
旋轉編碼器(RC)
1轉輸出 3600 個脈沖！！（0.1度/脈沖）
● 測量范圍：0.05-500 N m
● 光學式編碼器 3600 分度
可用到檢出角度和扭矩變化關系
* 對應轉速上限為5000 rpm (0.05 ~ 50 N m)、2500 rpm (100, 200, 500 N m)
一、基礎規格
?扭矩測量范圍?
微扭矩段：0.05Nm、0.1Nm、0.2Nm、0.5Nm、1Nm、2Nm、5Nm
中高扭矩段：10Nm、20Nm、50Nm、100Nm、200Nm、500Nm
高扭矩段：1000Nm、2000Nm、5000Nm、10000Nm
*注：不同量程對應不同軸徑尺寸（5mm/8mm/12mm）。覆蓋 ?0.05Nm～10,000Nm? 多檔量程，具體型號包括：
?轉速支持?
轉速 ?25,000rpm?，適用于高速旋轉機械測試。?
?二、性能指標?
?精度與穩定性?
?非線性誤差 ≤0.03% F.S.?，重復性優異
抗干擾能力：優化聯軸器設計，有效吸收徑向力/軸向力偏差，減少扭矩檢測誤差?
?過載能力達500%?，具備強抗沖擊性?

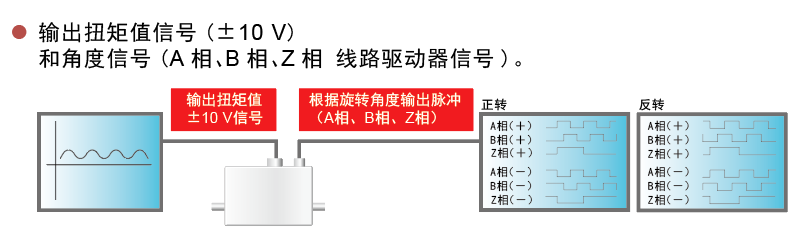

?信號輸出?
同步輸出扭矩與旋轉脈沖信號，支持實時動力測量（需選配旋轉編碼器）?
模擬電壓輸出，兼容主流數據采集系統?
?三、機械與電氣特性?
?結構設計?
輕量化小型設計：外殼尺寸小 ?54×50×40mm?（0.05Nm～2Nm型號）
軸連接方式：嵌合式安裝，標配自適應聯軸器減少不對中影響?
?電氣參數?
工作電流：≤100mA
帶寬：滿足動態扭矩高頻檢測需求（具體值未公開，參考UTMⅡ系列技術繼承）?
