產品展示PRODUCTS

您當前的位置：首頁 > 產品展示 > 物理力學測量儀器 > 扭力計 > UTMⅡ(W)(WR) - 四方頭軸型扭矩傳感器

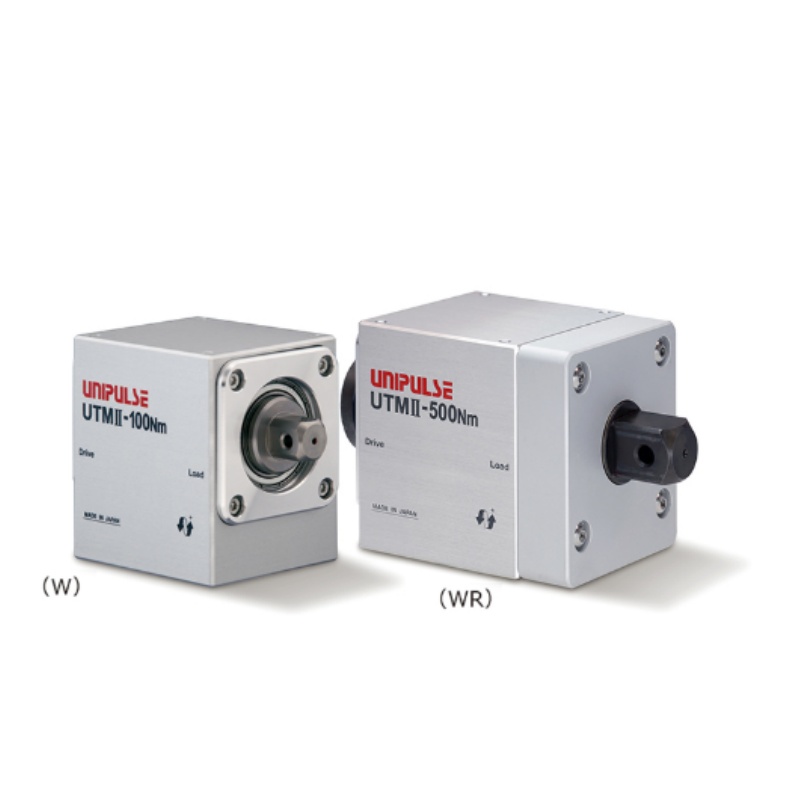

UTMⅡ(W)(WR) - 四方頭軸型扭矩傳感器
產品型號：UTMⅡ(W)(WR)
產品品牌：UNIPLUS
產品簡介： 適用于扳手等螺母螺紋緊固裝置、工具的扭矩管理。 利用UTMⅡ的響應性，可測擰緊過程中的扭矩。 與便攜式專用儀表TM400搭配使用，可用于作現場的簡易校準裝置。 扭矩管理：UTMⅡ（W） 扭矩+角度管理：UTMⅡ（WR） 容量10 N m/ 20 N m/ 50 N m/ 100 N m/ 500 N m 此產品不適合用在氣動扳手（手持式）扭矩測定。

UTMⅡ(W)(WR) - 四方頭軸型扭矩傳感器


?一、型號定義與適用范圍?

  1. ?型號區分?

    • ?UTMⅡ(W)?：基礎四方頭軸型，專攻扭矩測量

    • ?UTMⅡ(WR)?：增加旋轉編碼器選件，同步測量?扭矩+角度

    • ?型號標注?：UTMⅡ-[量程]Nm(W) 或 UTMⅡ-[量程]Nm(WR)（例：UTMⅡ-100Nm(W)）?

  2. ?量程范圍?

    型號覆蓋量程
    標準四方頭軸10Nm、20Nm、50Nm、100Nm、500Nm

    ?? ?限制?：不適用于氣動扳手（沖擊式工具）扭矩測定?

?二、機械與電氣特性?

  1. ?機械設計?

    • ?軸頭結構?：四方頭軸設計，直接適配扳手、螺絲刀等緊固工具接口?

    • ?核心優勢?：非接觸式無滑環，免維護，無電刷磨損風險?

  2. ?電氣參數?

    參數數值
    電源輸入DC 24V ±15%
    消耗電流≤150mA
    模擬輸出±5V DC（負載≥2kΩ）
    脈沖輸出1轉/4脈沖（開路集電極）
    過載能力500% FS瞬時過載
    工作溫度-10℃ ~ +50℃?

?三、性能與功能亮點?

  1. ?動態測量能力?

    • ?響應頻率?：1kHz，支持高速扭矩變動捕捉（如螺絲擰緊過程瞬態分析）?

    • ?角度同步?（僅WR型）：通過旋轉編碼器實現扭矩-角度曲線實時生成，用于擰緊工藝質量控制?

  2. ?便攜式應用?

    • 扭矩峰值保持

    • 角度對應扭矩波形顯示

    • 現場校準數據存儲?


    • ?配套儀表?：專用便攜儀表TM400，支持：

      扭矩峰值保持

    • 角度對應扭矩波形顯示

    • 現場校準數據存儲?
